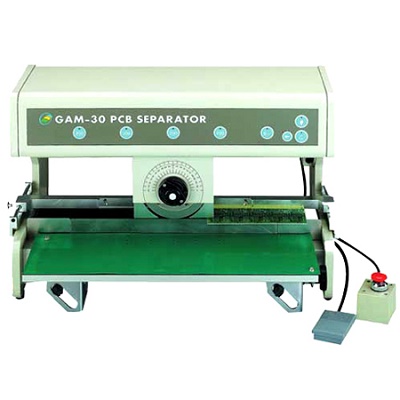

走刀式PCB板V-CUT分板機
V-CUT PCB Separator
特 點：
1.連結多片的PC板于焊錫后,折斷時常會傷害線路,或?qū)㈦娮恿慵蹟?使用本機可避免損傷,并可提高工作效率及質量。
2.以走刀式行進分割,可徹底減少應力,防止焊點龜裂及零件斷裂。
3.采用上圓刀下平刀方式,PC板至于下平刀上，開關一踩，上圓刀橫移至所設定的定點，即將PC板切斷分割，切斷不脫絲,切口平整。
4.走刀行程可隨PC板長度隨意設定前進停止定點，停止定點為0-100-200-300-400mm。
5.切刀后方設有切斷長度擋板,可依照不同寬度PC板做調整，針對無V-CUT槽的PC板也能輕松切板,準確不斜切。
6.可微調各式PC板厚度,解決PC板V-CUT槽深淺問題。
7.薄膜觸控式按鍵開關，美觀大方，故障率低，減少誤觸動作。
8.加裝有高頻護眼燈光裝置，長時間使用眼睛不疲勞，亮度柔和，不刺眼，確保工作質量不疏忽。
9.精確度高，保養容易，安全性佳。
規格：
|
電源 Power Supply |
單相AC220V 50Hz |
|
額定功率 Normal Rated Power |
250w |
|
切板速度 Blade Velocity |
150，250，350，500mm/sec |
|
刀輪最大行程 Blade Route |
400mm |
|
刀輪微調Blade Trimming |
0-2mm |
|
下板刀可調整 Down Material Board Trimming |
0-50mm |
|
后擋板深度可調范圍 Back Shield Board Depth Trimming |
0-150mm |
|
最大pc板切斷寬度 Maximum Cut Width |
150mm |
|
最大pc板切斷長度 Maximum Cut Length |
400mm |
|
Pc板最大厚度 Maximum Cut Thickness |
1.0-3.2mm |
|
V槽間最大厚度 For rescored PCB thickness |
0.25-2.0mm |
|
機械尺寸 Dimensions |
L800*W553*H480mm |
|
重量 Weight |
65kg |
